Nowogród – ciężki schron bojowy (nr 21).

Jako jedyny ciężki schron odcinka „Nowogród”, został wyposażony w dwie kopuły, zachodnią – bojową i wschodnią – obserwacyjną. Został wybudowany na wzgórzu z możliwością obserwacji prawie całego poddcinka „Most”. Uzbrojenie schronu stanowiły dwa ciężkie karabiny maszynowe. Jeden za płytą ze strzelnicą gazoszczelną z 1939 roku z osią w kierunku zachodnim. Drugi ckm w gazoszczelnej kopule z 1936 roku o czterech strzelnicach. Strzelnica główna i tylna znajdowała się w jednej osi. Dwie pozostałe o osiach pod katem +/- 60 stopni względem głównej strzelnicy. Lokalizacja schronu na nowej mapie: viewtopic.php?f=36&t=15625.

Auf… pozdrawia.

PS
Schron wchodził w skład pododcinka „Most” (Odcinek „Nowogród”). Odcinek obsadzały odziały wchodzące w skład Samodzielnej Grupy Operacyjnej „Narew”.
Zaistniał w Nowogrodzie przy drodze na Miastkowo schron z dwiema kopułami Huty Zygmunt, ale w żaden sposób nie można zaliczyć go do grupy schronów ciężkich.


Załączniki:
schron 21 005.JPG
schron 21 005.JPG [ 178.06 KiB | Przeglądane 2290 razy ]
schron 21 008.jpg
schron 21 008.jpg [ 189.02 KiB | Przeglądane 2290 razy ]
schron 21 010.jpg
schron 21 010.jpg [ 213.77 KiB | Przeglądane 2290 razy ]
schron 21 015.jpg
schron 21 015.jpg [ 243.09 KiB | Przeglądane 2290 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Ostatnio edytowano 6 lut 2013, o 00:21 przez Franz Aufmann, łącznie edytowano 2 razy
Góra
 Zobacz profil

 Post Napisane: 15 sty 2013, o 19:35
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2519
Imię: Franz
Kolejne dwa zdjęcia prezentują ścianę tylną schronu. Po prawej stronie widoczny jest korpus niekompletnej czerpni powietrza, stosowanej w 1939 roku. Czerpnia powietrza mogła znajdować się na tylnej ścianie lub w korytarzu wejściowym, chronionym kratą antyszturmową. Jeżeli ktoś posiada zdjęcie kompletnej czerpni, to bardzo proszę o wklejenie go.

W centralnej części znajduje się wnęka wyrzutu gazów spalinowych z silnika wysokoprężnego (więcej post: 10 gru 2012, o 20:15 w temacie: viewtopic.php?f=36&t=15640 ). Po drugiej stronie ściany znajduje się pomieszczenie maszynowni.

Po lewej stronie widoczny jest otwór wyjścia ewakuacyjnego. Wyłaz zamykany był jednoskrzydłowym pancerzem z wizjerem. Zamkniecie wizjera otwierało się względem poziomej osi.

Auf...


Załączniki:
Ściana tylna.jpg
Ściana tylna.jpg [ 205.33 KiB | Przeglądane 2130 razy ]
Czerpnia.jpg [ 167.28 KiB | Przeglądane 2130 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/
Góra
 Zobacz profil

 Post Napisane: 16 sty 2013, o 00:47
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
@Auf, w Wymysłowie i w schronie Sowiniec jest kompletna czerpnia powietrza. Oba bunkry są z 1939 roku. :D


Góra
 Zobacz profil

 Post Napisane: 16 sty 2013, o 23:26
Offline

Dołączył(a): 21 lip 2009, o 18:56
Posty: 671
Czerpnia powietrza schronu "Sowiniec"
Obrazek

Zdjęcia tej z obiektu nazywanego "kwadraciokiem" chyba nie muszę zamieszczać, bo wygląda identycznie.

PS

Schrony, a nie "bunkry" ;)


Góra
 Zobacz profil

 Post Napisane: 21 sty 2013, o 00:15
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2519
Imię: Franz
Witam,
Schron w Wymysłowie nie powinien umknąć mojej uwadze. Mam zdecydowanie niemiłe wspomnienia z tym obiektem. Pamiętam, że po przeglądzie zdjęć, wykonanych w sierpniu 2009 roku, postanowiłem jeszcze raz go odwiedzić. Kolejny wyjazd na Górny Śląsk starannie zaplanowałem w listopadzie tego samego roku. Zwiedzanie schronów miałem zacząć od schronu w Wymysłowie. Po 300 km jazdy, zgodnie z planem dotarłem na miejsce. Zaparkowałem w pobliżu schronu i zaczęło się. Schron posiadał już piękną zieloną kratę antyszturmową i nową kłódkę. Byłem tak bardzo zdezorientowany, że wsiadłem z powrotem do samochodu i pojechałem na Bobrowniki. Po czasie dotarło do mojej świadomości, że schron posiadał już kompletną czerpnię powietrza.

Wróciłem, zrobiłem tylko jedno zdjęcie. Z poprzedniego wyjazdu miałem jej zdjęcie jeszcze bez przykrywającej płyty z kieszenią na siatkę drucianą. Oba zdjęcia załączam do postu.


Auf...


Załączniki:
Czerpnia 2009.08.jpg
Czerpnia 2009.08.jpg [ 216.25 KiB | Przeglądane 1992 razy ]
Czerpnia 2009.11.jpg
Czerpnia 2009.11.jpg [ 154.86 KiB | Przeglądane 1992 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Ostatnio edytowano 6 lut 2013, o 02:22 przez Franz Aufmann, łącznie edytowano 1 raz
Góra
 Zobacz profil

 Post Napisane: 6 lut 2013, o 00:19
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2519
Imię: Franz
Dzisiaj, tylko ze względu na ograniczony czas, wstawię na życzenie Macieja ( viewtopic.php?f=36&t=16234 ) kilka fotek polskiej kopuły obserwacyjnej z 1939 roku. W późniejszym czasie wstawię komentarz. Zakład w Trzyńcu był producentem polskich kopuł obserwacyjnych, nieformalnie określanych jako model 39, po przejęciu Zaolzia przez Polskę w 1938 roku. Zachowane egzemplarze pancerza model 39 znajdują się w Nowogrodzie, Niezdarze i Dybawce.

Auf pozdrawia


Załączniki:
fot. kopuła obserwacyjna 001.jpg
fot. kopuła obserwacyjna 001.jpg [ 218.16 KiB | Przeglądane 1859 razy ]
fot. kopuła obserwacyjna 002.jpg
fot. kopuła obserwacyjna 002.jpg [ 154.68 KiB | Przeglądane 1859 razy ]
fot. kopuła obserwacyjna 003.jpg
fot. kopuła obserwacyjna 003.jpg [ 180.86 KiB | Przeglądane 1859 razy ]
fot. kopuła obserwacyjna 004.jpg
fot. kopuła obserwacyjna 004.jpg [ 193.27 KiB | Przeglądane 1859 razy ]

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/
Góra
 Zobacz profil

 Post Napisane: 6 lut 2013, o 02:15
Offline

Dołączył(a): 21 lip 2009, o 18:56
Posty: 671
Franz Aufmann napisał(a):
Kolejny wyjazd na Górny Śląsk starannie zaplanowałem w listopadzie tego samego roku. Zwiedzanie schronów miałem zacząć od schronu w Wymysłowie. Po 300 km jazdy, zgodnie z planem dotarłem na miejsce. Zaparkowałem w pobliżu schronu i zaczęło się. Schron posiadał już piękną zieloną kratę antyszturmową i nową kłódkę. Byłem tak bardzo zdezorientowany, że wsiadłem z powrotem do samochodu i pojechałem na Bobrowniki.


21 listopada 2009 byłeś tam ze mną - wcześniej załatwiłem otwarcie obiektu (wtedy był tylko zabezpieczony) i spokojnie go obfociliśmy, a potem pojechaliśmy na Bobrowniki. Zdezorientowany to byłeś chyba innym razem ;)


Góra
 Zobacz profil

 Post Napisane: 21 lut 2013, o 19:55
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2519
Imię: Franz
Obrazek

Obrazek

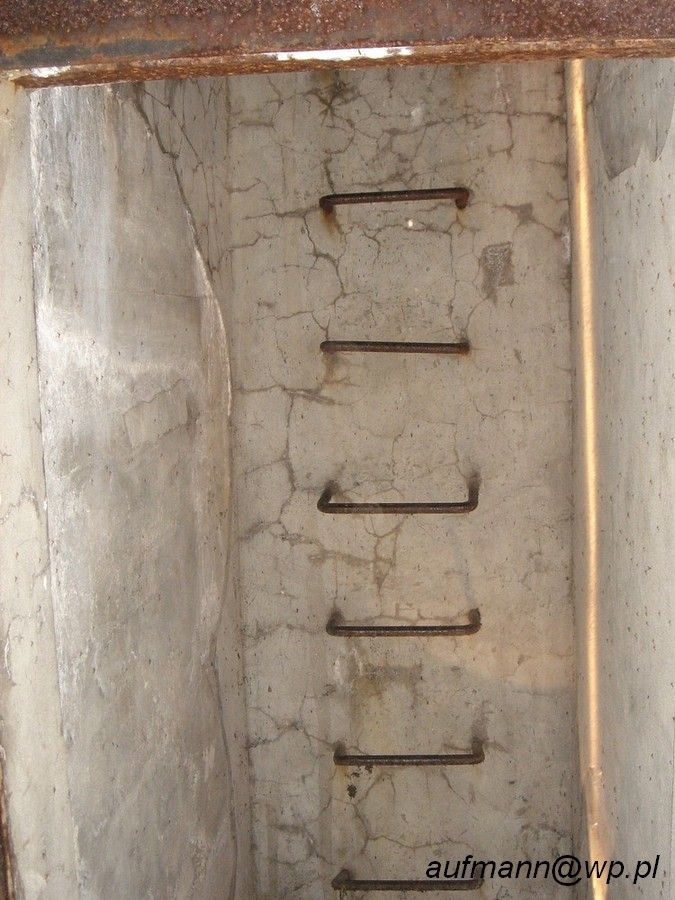

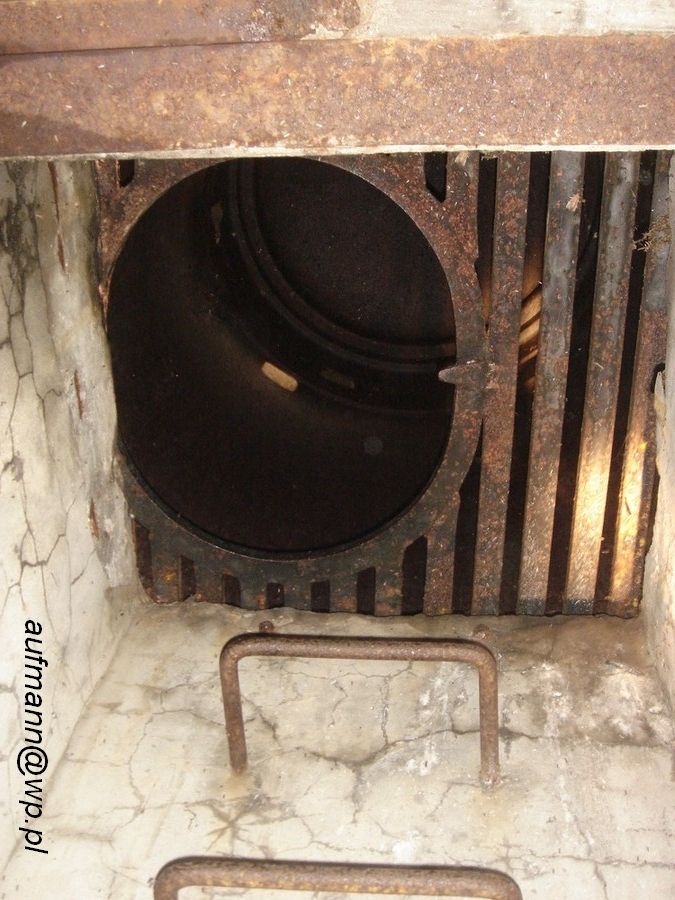

Zdjęcia (powyżej) przedstawiają widok szybu kopuły obserwacyjnej z 1939 roku produkcji huty w Trzyńcu w schronie w Nowogrodzie. Kopuła obserwacyjna posiadała ażurowy pomost o konstrukcji spawanej z owalnym otworem wejściowym. Pokrywa, zamykająca właz, otwierała się do środka kopuły. Zastosowano szyb o prostokątnym przekroju poprzecznym.

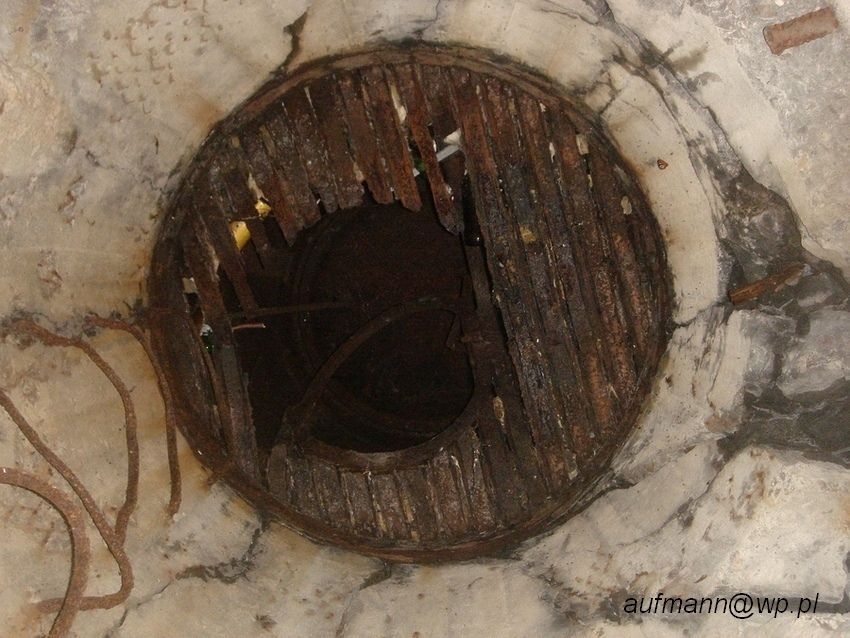

Poniżej widok szybu i podestu kopuły obserwacyjnej z 1939 roku, produkcji huty w Trzyńcu w jednym ze schronów p.o. wzg. 307 Niezdara. Zastosowano szyb o kołowym przekroju poprzecznym.


Obrazek

Auf…


Matthias, tak było. Zamknięty normalnie schron zwiedzaliśmy razem pod koniec listopada. Jeszcze raz serdeczne dzięki.

_________________
Przenikliwy chłód stali i betonu: http://hauba.pl/linia-molotowa-rejony-u ... owej-zsrr/


Góra
 Zobacz profil

 Post Napisane: 21 kwi 2013, o 16:04
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
Muzeum Wojska Polskiego w Białymstoku wydaje zeszyty naukowe. W najnowszym 24 numerze znajduje się artykuł «Acht Komma Acht» przeciw polskim schronom bojowym. Niemieckie 88 mm armaty przeciwlotnicze jako środek zwalczania fortyfikacji stałych i ich rola w przełamaniu umocnień odcinka «Nowogród» . Artykuł, który napisał Tomasz Wesołowski, może być uzupełnieniem wątków o fortyfikacjach stałych Aufa i Forty44.

Znalazłem rysunek polskiej kopuły z Nowogrodu.


Załączniki:
Acht koma acht.jpg
Acht koma acht.jpg [ 91.48 KiB | Przeglądane 1370 razy ]
Kopuła.jpg [ 37.47 KiB | Przeglądane 1370 razy ]
Góra
 Zobacz profil

 Post Napisane: 6 cze 2014, o 13:24
Offline
Bratnia dusza
Avatar użytkownika

Dołączył(a): 26 paź 2012, o 18:17
Posty: 1219
Imię: Marek
Muzeum Wojska Polskiego w Białymstoku wydało nowy zeszyt naukowy nr 25. W numerze znajduje się druga część artykułu T Wesołowskiego pt. «Acht Komma Acht» przeciw polskim schronom bojowym. Niemieckie 88 mm armaty przeciwlotnicze jako środek zwalczania fortyfikacji stałych i ich rola w przełamaniu umocnień odcinka «Nowogród».

Oprócz dobrego tekstu są niepublikowane jeszcze archiwalne zdjęcia schronów z Nowogrodu.


Góra
 Zobacz profil

 Post Napisane: 15 cze 2014, o 19:59
Offline
Bratnia dusza

Dołączył(a): 22 mar 2013, o 17:49
Posty: 1374
Lokalizacja: Warszawa
Imię: Mateusz
Formalności zakupu Zeszytów Naukowych są proste. Dzwonię do pani Beaty Jesielczuk, która zajmuje się dystrybucją publikacji w Muzeum WP w Białymstoku (centr. (85) 741-64-49 wew.16). Mówię o co mi chodzi i dostaję na mejla info, ile kosztuje publikacja i transport. Po dwóch dniach dostaję przesyłkę do domu.


Góra
 Zobacz profil

 Post Napisane: 31 sty 2016, o 00:49
Offline
Moderator
Avatar użytkownika

Dołączył(a): 16 lip 2009, o 23:24
Posty: 2519
Imię: Franz
Archiwalne zdjęcie omawianego schronu.


Załączniki:
Seiten aus Landesbefestigungen der UdSSR-2.jpg
Seiten aus Landesbefestigungen der UdSSR-2.jpg [ 515.26 KiB | Przeglądane 645 razy ]
